来山特维克的地球一角将钻机变成分析仪

Sandvik 建筑公司在其现有的隧道工艺优化和 geoSURE 产品中增加了革命性的钻机集成、高精度在线岩体分析和可视化系统®。隧道项目管理软件，提供岩石质量信息和钻岩内的视图。其独特的特点，从效率和质量方面提高了整个隧道过程

https://youtu.be/Zv60gNYv13s&rel=0

GeoSURE 的推出为参与隧道或地下作业的公司或个人提供了准确的地质信息，这是业内首创的一个全新的信息，钻机集成板载岩石质量分析和可视化系统。设计为与山特维克地下施工钻机配合使用，提供对岩石质量的实时板载分析，为整个隧道工艺优化提供了许多优势。它不仅是满足业内最先进的报告要求的简便方法，而且是评估岩层加固或注入要求的重要工具。此外，它还是充电和爆破控制的辅助工具，也是地质测绘的补充工具 。

地理环境提供岩石内部的景色

满足现代隧道要求 高端隧道工艺不断发展，对施工商、承包商和设备制造商的要求也变得越来越复杂。更详细规划、报告和文档的压力越来越大，同时不忘质量和安全要求，这导致许多人面临这些相对耗时的任务，寻求更有效的解决方案工具。和全面的解决方案，以迎接这一挑战。它与 Sandvik 的现有产品平台完全集成，使承包商、顾问和土木工程隧道公司能够轻松、经济高效地满足最先进的报告要求，从而节省时间和资金 。

geoSURE 的优势体现在它支持对岩石加固或注入需求的评估上。一旦使用iSURE®隧道工程管理系统对每个钻孔产生的在线数据进行分析并进一步可视化，就会形成岩石内部视图，提供地质上有意义的信息。然后，这可用于支持螺栓和喷射计划的形成，以及备份充电和爆破程序 。

目前的地质测绘方法基于视觉观察和耗时的实验室测量;GeoSURE的开发现在能够使用一种方便的工具，加快和增强这一过程。利用从每个钻孔收集到的信息并可视化岩石，地质学家可以快速、预先访问传统上需要几天时间才能获得的信息。因此，可以进一步调整和优化隧道过程，以便更高效地进行隧道作业 。

对钻机上的所有信息进行实时分析。可视化是通过使用Sandvik iSURE®隧道工程管理系统完成的 。

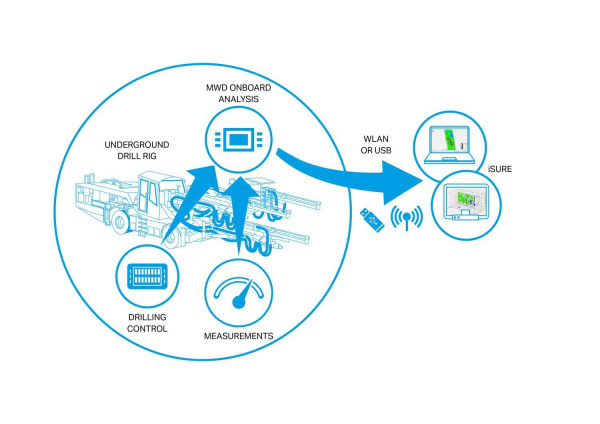

钻机是分析仪 geoSURE 系统使钻机能够充当分析仪，因为所有信息都在钻机本身上实时提供。无需任何第三方设备、添加传感器或单独数据传输，因为分析已完全集成到钻机中。这意味着 geoSURE 充分利用钻井信息，从而提供准确且可重复的结果。作为 Sandvik 内置解决方案，geoSURE 可无缝集成到钻机控制系统中，从而确保使用简便性和速度，同时允许质量、测试和支持功能与 Sandvik 服务同义 。

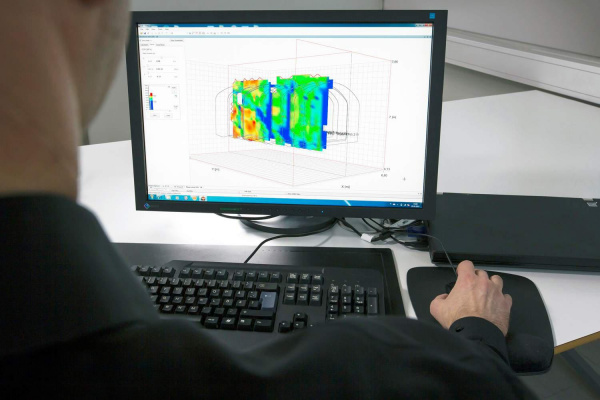

深入分析 实时板载分析包括断裂、岩石强度和水指示等特征。对数据的扩展分析可以评估岩石强度等级、岩石质量等级和岩石质量编号。然后，可以使用 iSURE ®隧道项目管理软件进一步可视化这些功能。2D 平面视图提供隧道部分的总体视图，包括 2D 插值、侧视图、顶视图和展开视图。对于更详细的检查，可以使用隧道部分的 3D 结构视图。此功能具有 3D 插值、平面交点以及等值面和曲线。iSURE® 系统还提供以前的 3D 视图和一个孔 MWD 图，并带有新的 geoSURE 变量 。

目前geoSURE可用于Sandvik i系列隧道巨无霸。geoSURE 系统包括硬件组件的交付®软件许可证。所有物理组件都可轻松安装和随系统套件一起交付，主要组件是每个钻孔
